SY 35 FM
SUPPORTO (SY507M+YET207)
Diametro interno: 35,00 mm
Diametro esterno: 160,00 mm
Spessore: 51,90 mm
Spese di spedizione a € 9,76
Prezzo su richiesta
Richiedi offerta
(Aggiungi al carrello e clicca su richiedi offerta)
Dati di calcolo
| Materiali | Ghisa | |||
|---|---|---|---|---|
| Coefficiente di carico dinamico | C | 25.5 | kN | |
| Coefficiente di carico statico di base | C0 | 15.3 | kN | |
| Carico limite di fatica | Pu | 0.655 | kN | |
| Velocità limite | 5300 | r/min |

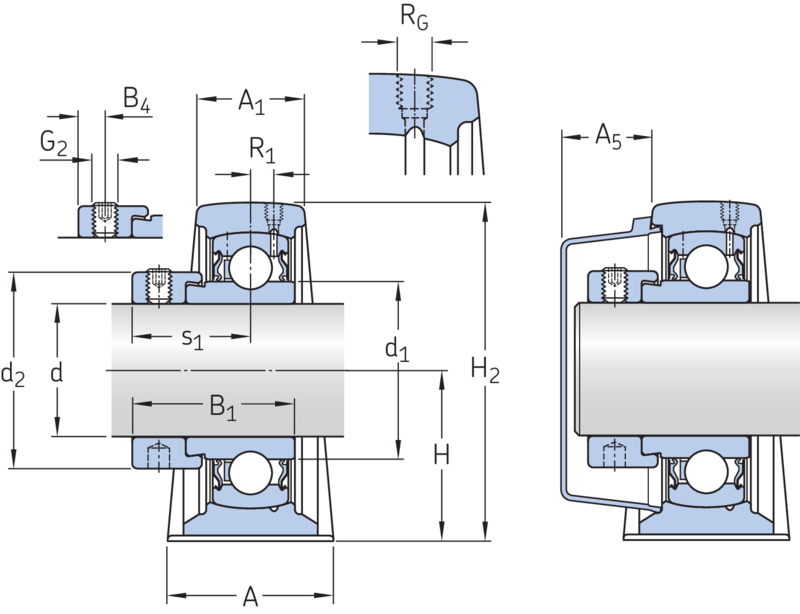

Dimensioni
| d | 35 | mm | |
|---|---|---|---|
| A | 45 | mm | |
| A1 | 27 | mm | |
| A5 | 22 | mm | |
| H | 93 | mm | |
| H1 | 47.6 | mm | |
| H2 | 19 | mm | |
| J | 126 | mm | |
| J | max. | 133 | mm |
| J | min. | 119 | mm |
| L | 160 | mm | |
| N | 21 | mm | |
| N1 | 14 | mm | |
| s1 | 29.4 | mm |
Foro filettato
| RG | 1/4-28 UNF | ||
|---|---|---|---|
| R1 | 3 | mm | |
| Rα | 45 | ° |
Ingrassatore
| DN | 6.5 | mm | |
|---|---|---|---|
| SWN | 7 | mm | |
| GN | 1/4-28 SAE-LT |
Spine di centraggio
| J6 | 146 | mm | |
|---|---|---|---|
| J7 | 15.5 | mm | |
| N4 | 4 | mm | |
| G | 12 | mm | |
| G | 0.5 | in |
Dimensions
| B1 | 38.9 | mm |
|---|
Calculation data
| Note | (con tolleranza albero h6) |
|---|
Massa
| Massa dell'unità | 1.5 | kg |
|---|
Informazioni di montaggio
| Dimensioni chiave esagonale per vite di pressione | N | 5 | mm | |
|---|---|---|---|---|
| Coppia di serraggio consigliata per vite di pressione | 16.5 | N·m |
