FYTB 30 TR
SUPPORTO SKF CON CUSCIN.YAR206-2RF
Unità Y con flangia ovale
Diametro interno: 30,00 mm
Diametro esterno: 141,50 mm
Spessore: 42,20 mm
Spese di spedizione a € 9,76
Prezzo su richiesta
Richiedi offerta
(Aggiungi al carrello e clicca su richiedi offerta)
Descrizione
Unità Y con flangia ovale

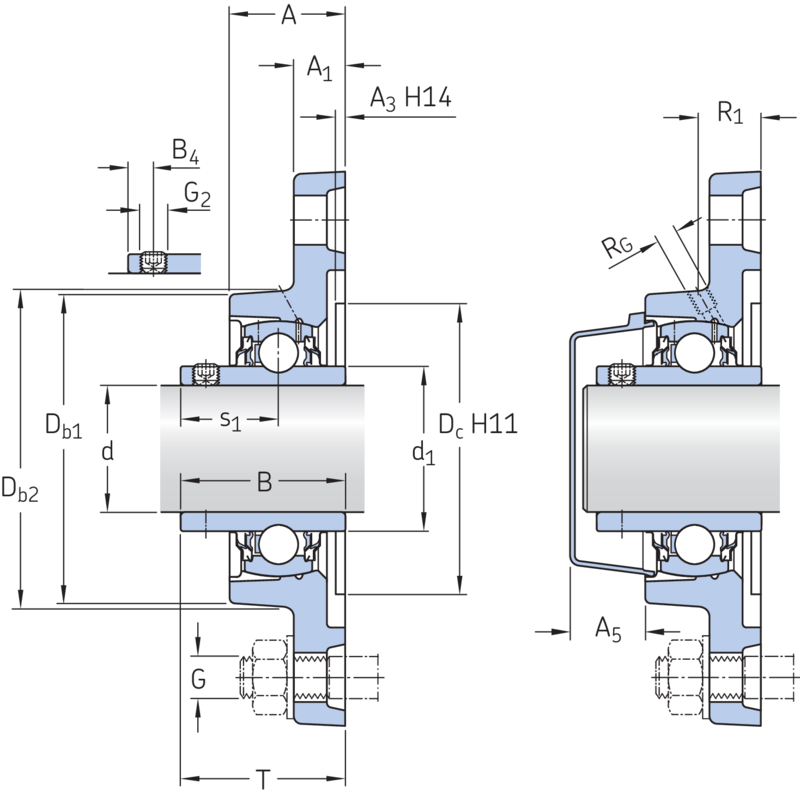

Dimensioni
| Materiale del corpo | Ghisa | ||
|---|---|---|---|
| d | 30 | mm | |
| A | 32.5 | mm | |
| A1 | 13 | mm | |
| A3 | H14 | 3.2 | mm |
| A5 | 20 | mm | |
| B | 38.1 | mm | |
| B4 | 5 | mm | |
| Da | H11 | 76.2 | mm |
| Db1 | 77 | mm | |
| Db2 | 83 | mm | |
| J | 116.5 | mm | |
| H | 141.5 | mm | |
| L | 83 | mm | |
| N | 11.5 | mm | |
| s1 | 22.2 | mm | |
| T | 42.2 | mm |
Foro filettato
| RG | 1/4-28 UNF | ||
|---|---|---|---|
| R1 | 21 | mm | |
| Rα | 45 | ° |
Ingrassatore
| DN | 6.5 | mm | |
|---|---|---|---|
| SWN | 7 | mm | |
| GN | 1/4-28 SAE-LT |
Spine di centraggio
| J6 | 98.5 | mm | |
|---|---|---|---|
| J7 | 12.5 | mm | |
| N4 | 2 | mm |
Dati di calcolo
| Coefficiente di carico dinamico | C | 19.5 | kN | |
|---|---|---|---|---|
| Coefficiente di carico statico di base | C0 | 11.2 | kN | |
| Carico limite di fatica | Pu | 0.475 | kN | |
| Velocità limite | 3800 | r/min |
Massa
| Massa unità cuscinetto | 0.84 | kg |
|---|
Informazioni di montaggio
| Filettatura vite di pressione | G2 | M6x0.75 | ||
|---|---|---|---|---|
| Dimensioni chiave esagonale per vite di pressione | N | 3 | mm | |
| Coppia di serraggio consigliata per vite di pressione | 4 | N·m | ||
| Diametro consigliato per i bulloni di fissaggio, mm | G | 10 | mm | |
| Diametro consigliato per i bulloni di fissaggio, pollici | G | 0.375 | in |
