EAN
7316570830132
FYTB 17 TF
SUPPORTO
EAN
7316570830132
Unità Y con flangia ovale
Diametro interno: 17,00 mm
Diametro esterno: 98,50 mm
Spessore: 32,90 mm
Spese di spedizione a € 9,76
Listino€ 66,79
Sconto
-60,00%
Il tuo prezzo (IVA esclusa)
€ 26,72
(€ 32,59 IVA inclusa)
Descrizione
Unità Y con flangia ovale

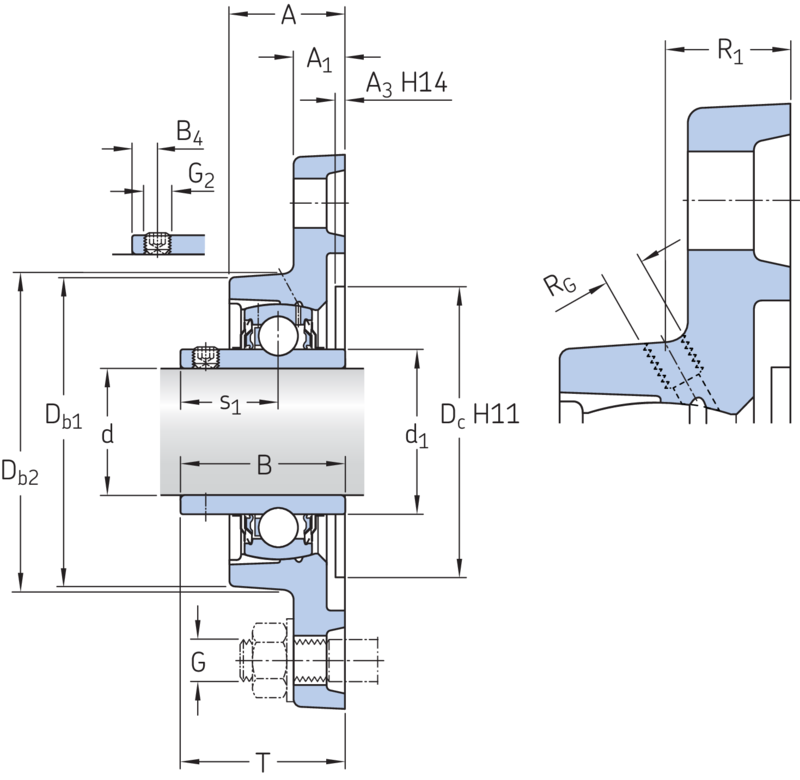

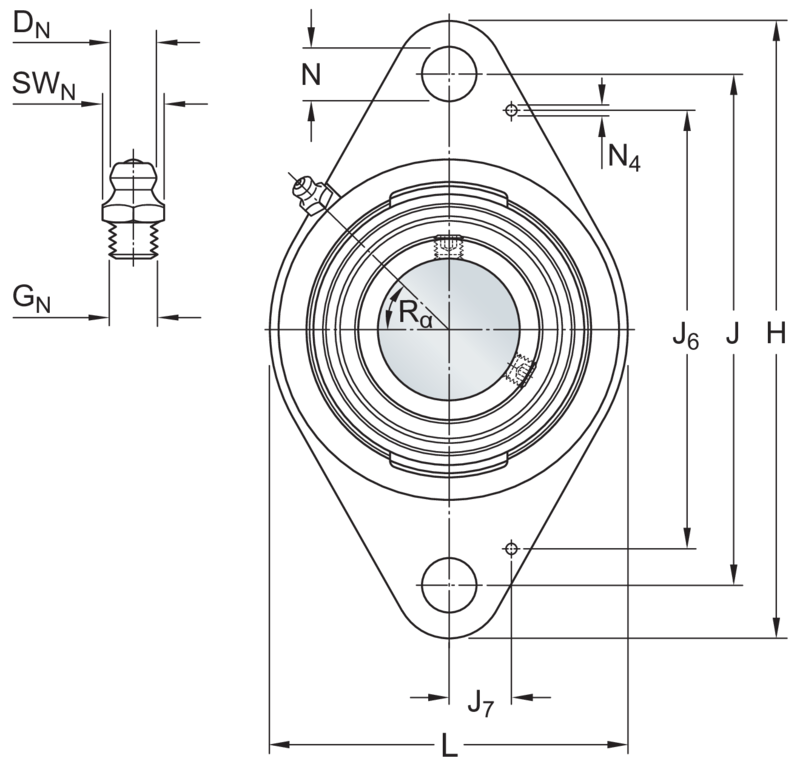

Dimensioni
| Materiale del corpo | Ghisa | ||
|---|---|---|---|
| d | 17 | mm | |
| A | 26 | mm | |
| A1 | 11 | mm | |
| A3 | H14 | 3.2 | mm |
| B | 27.4 | mm | |
| B4 | 4 | mm | |
| Da | H11 | 50.8 | mm |
| Db1 | 50 | mm | |
| Db2 | 57 | mm | |
| J | 76.5 | mm | |
| H | 98.5 | mm | |
| L | 57 | mm | |
| N | 11.5 | mm | |
| s1 | 15.9 | mm | |
| T | 32.9 | mm |
Foro filettato
| RG | 1/4-28 UNF | ||
|---|---|---|---|
| R1 | 19 | mm | |
| Rα | 45 | ° |
Ingrassatore
| DN | 6.5 | mm | |
|---|---|---|---|
| SWN | 7 | mm | |
| GN | 1/4-28 SAE-LT |
Spine di centraggio
| J6 | 61.5 | mm | |
|---|---|---|---|
| J7 | 11 | mm | |
| N4 | 2 | mm |
Dati di calcolo
| Coefficiente di carico dinamico | C | 9.56 | kN | |
|---|---|---|---|---|
| Coefficiente di carico statico di base | C0 | 4.75 | kN | |
| Carico limite di fatica | Pu | 0.2 | kN | |
| Velocità limite | 9500 | r/min |
Massa
| Massa unità cuscinetto | 0.33 | kg |
|---|
Informazioni di montaggio
| Filettatura vite di pressione | G2 | M6x0.75 | ||
|---|---|---|---|---|
| Dimensioni chiave esagonale per vite di pressione | N | 3 | mm | |
| Coppia di serraggio consigliata per vite di pressione | 4 | N·m | ||
| Diametro consigliato per i bulloni di fissaggio, mm | G | 10 | mm | |
| Diametro consigliato per i bulloni di fissaggio, pollici | G | 0.375 | in |
