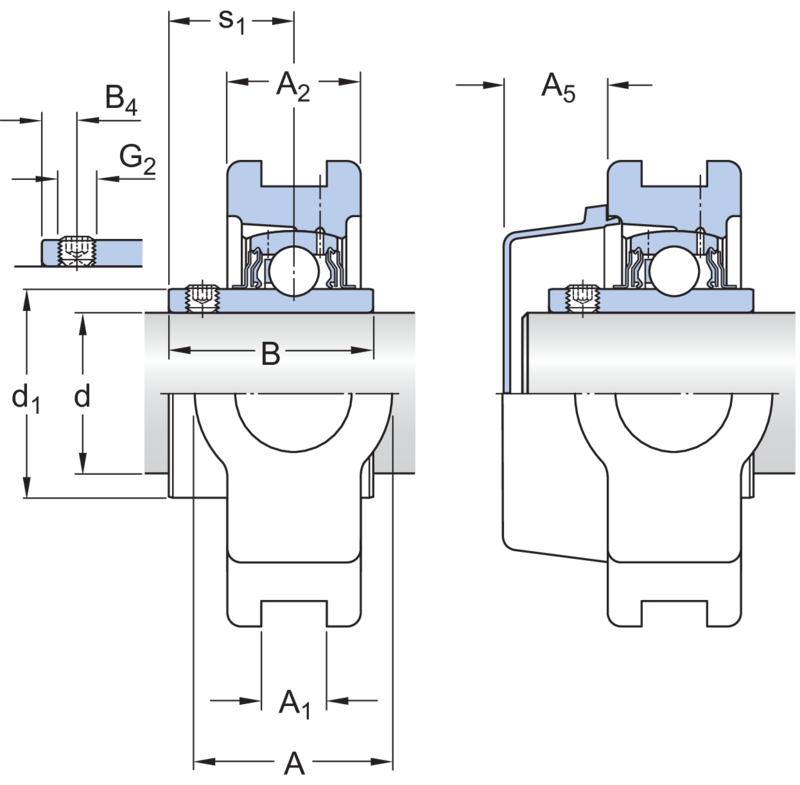

Dimensioni
Materiale del corpo | Ghisa | ||
---|---|---|---|
d | 25 | mm | |
A | 34 | mm | |
A1 | 13.5 | mm | |
A2 | 25 | mm | |
A5 | 18 | mm | |
B | 34.1 | mm | |
H | 91 | mm | |
H1 | 76 | mm | |
H2 | 53 | mm | |
L | 100 | mm | |
L1 | 64 | mm | |
L2 | 10 | mm | |
L3 | 52 | mm | |
N | 19 | mm | |
N1 | 16 | mm | |
N2 | 33 | mm | |
s1 | 19.8 | mm |
Foro filettato
RG | 1/4-28 UNF | ||
---|---|---|---|
R1 | 2 | mm | |
Rα | 30 | ° |
Ingrassatore
DN | 6.5 | mm | |
---|---|---|---|
SWN | 7 | mm | |
GN | 1/4-28 SAE-LT |
Dati di calcolo
Coefficiente di carico dinamico | C | 14 | kN | |
---|---|---|---|---|
Coefficiente di carico statico di base | C0 | 7.8 | kN | |
Carico limite di fatica | Pu | 0.335 | kN | |
Velocità limite con tolleranza albero h6 | 7000 | r/min |
Massa
Massa unità cuscinetto | 0.84 | kg |
---|
Informazioni di montaggio
Vite di pressione | G2 | M6x0.75 | ||
---|---|---|---|---|
Dimensioni chiave esagonale per vite di pressione | N | 3 | mm | |
Coppia di serraggio consigliata per vite di pressione | 4 | N·m |
