EAN
7316577748720
SY 3/4 TF
SUPPORTO SY 3/4 TF
EAN
7316577748720
Diametro interno: 19,05 mm
Diametro esterno: 127,00 mm
Spessore: 34,30 mm
Spese di spedizione a € 9,76
Listino€ 73,90
Sconto
-50,00%
Il tuo prezzo (IVA esclusa)
€ 36,95
(€ 45,08 IVA inclusa)
Dati di calcolo
| Materiali | Ghisa | |||
|---|---|---|---|---|
| Coefficiente di carico dinamico | C | 12.7 | kN | |
| Coefficiente di carico statico di base | C0 | 6.55 | kN | |
| Carico limite di fatica | Pu | 0.28 | kN | |
| Velocità limite | 8500 | r/min |

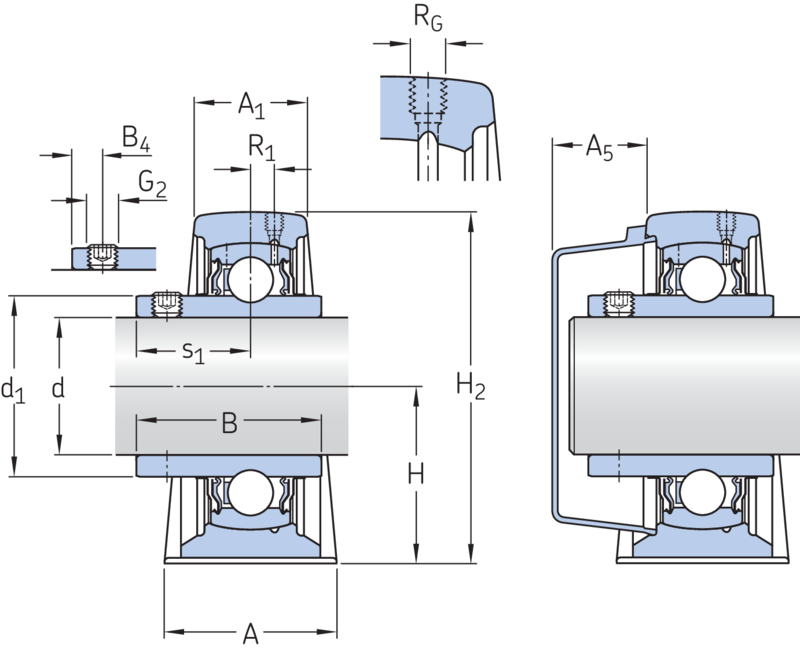

Dimensioni
| d | 19.05 | mm | |
|---|---|---|---|
| A | 32 | mm | |
| A1 | 21 | mm | |
| A5 | 18.5 | mm | |
| B | 31 | mm | |
| H | 64.5 | mm | |
| H1 | 33.3 | mm | |
| H2 | 14 | mm | |
| J | 97 | mm | |
| J | max. | 106 | mm |
| J | min. | 88 | mm |
| L | 127 | mm | |
| N | 20.5 | mm | |
| N1 | 11.5 | mm | |
| s1 | 18.3 | mm |
Foro filettato
| RG | 1/4-28 UNF | ||
|---|---|---|---|
| R1 | 2 | mm | |
| Rα | 45 | ° |
Ingrassatore
| DN | 6.5 | mm | |
|---|---|---|---|
| SWN | 7 | mm | |
| GN | 1/4-28 SAE-LT |
Spine di centraggio
| J6 | 118 | mm | |
|---|---|---|---|
| J7 | 11.5 | mm | |
| N4 | 2 | mm | |
| G | 10 | mm | |
| G | 0.375 | in |
Dimensions
Calculation data
| Note | (con tolleranza albero h6) |
|---|
Massa
| Massa dell'unità | 0.58 | kg |
|---|
Informazioni di montaggio
| Dimensioni chiave esagonale per vite di pressione | N | 3.175 | mm | |
|---|---|---|---|---|
| Coppia di serraggio consigliata per vite di pressione | 4 | N·m |
